禮盒轉角保護設計的工程原理與測試方法

禮盒在運輸過程中最脆弱的部位不是平面,而是轉角。根據 ISTA（國際安全運輸協會）的統計數據,超過 60% 的禮盒運輸損壞都發生在轉角位置。這不是偶然現象,而是結構力學的必然結果:當禮盒從高處跌落時,轉角會承受最大的衝擊力,而且這股力量會沿著紙板纖維方向快速傳遞,造成大面積的結構性損壞。我在包裝結構工程領域工作了十二年,親手設計過數百種禮盒結構,深知轉角保護設計的重要性。這篇文章會從力學原理出發,拆解轉角保護的設計邏輯與測試方法。

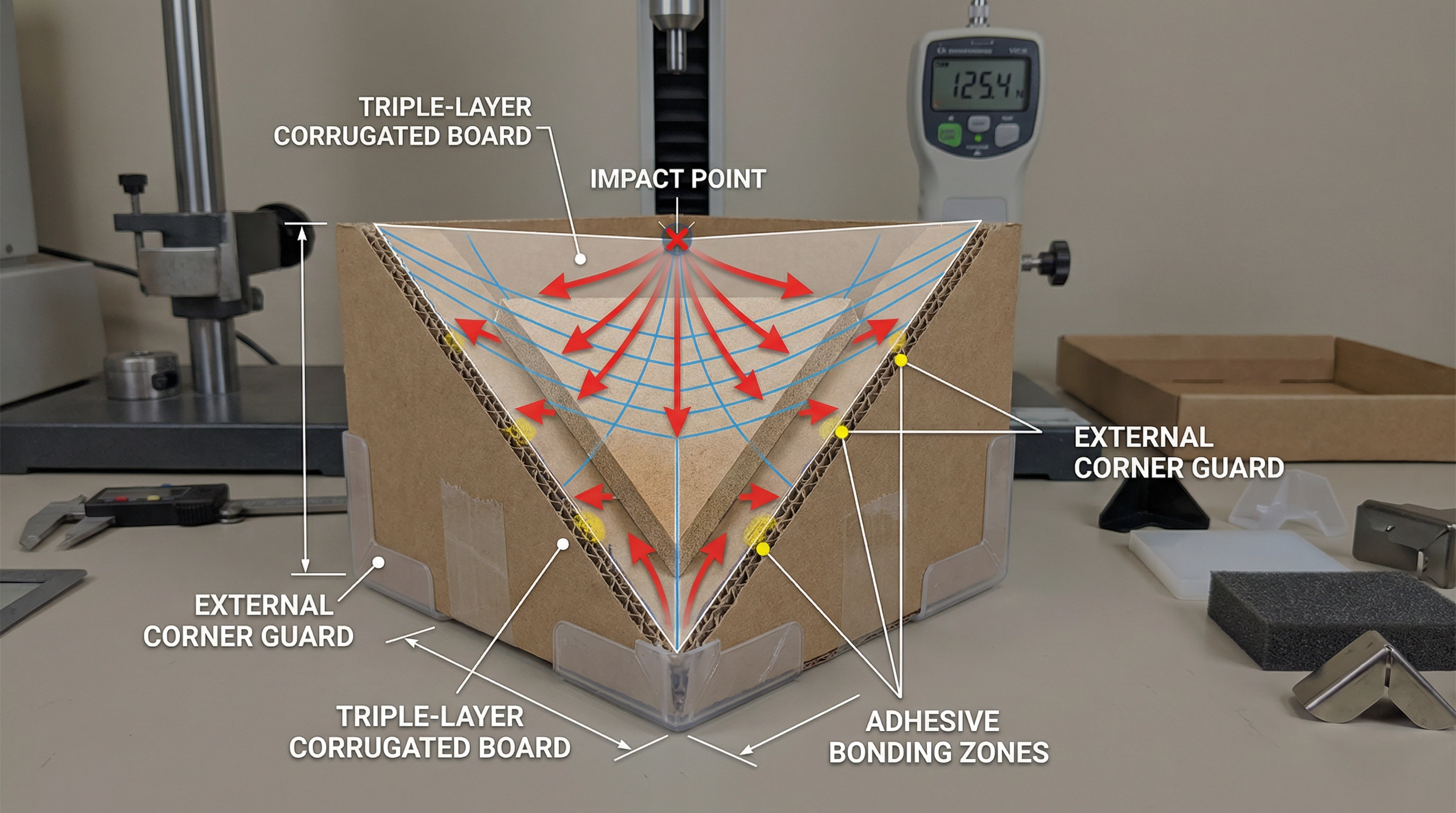

轉角受力的物理機制

要理解轉角保護設計,首先要搞清楚轉角在跌落時的受力機制。當禮盒從 75 公分高度（這是 ISTA 3A 標準的測試高度）自由落下時,轉角接觸地面的瞬間,衝擊力會在 0.01 秒內達到峰值。這股衝擊力的大小取決於禮盒的重量與跌落高度,但更關鍵的是力的分散方式。

如果禮盒的轉角是標準的 90 度直角,衝擊力會集中在一個極小的接觸點上,這個點的應力（單位面積承受的力）會瞬間超過紙板的抗壓強度,導致紙板纖維斷裂。但如果轉角經過「倒角」處理,變成 45 度的斜面,接觸面積會增加 1.4 倍,應力就會相應降低。這就是為什麼高級禮盒的轉角通常會設計成圓角或斜角的原因。

但倒角只是表面處理,真正的轉角保護需要從內部結構著手。我習慣把轉角保護分為三個層次:外層保護（表面材料的緩衝性）、中層保護（紙板本身的結構強度）、內層保護（轉角加強件的支撐力）。這三層保護必須協同作用,才能有效分散衝擊力。

外層保護:材料的選擇與搭配

外層保護的核心是材料的緩衝性能。不同的表面材料對衝擊力的吸收能力差異巨大。例如,銅版紙（Coated Paper）的表面光滑但硬度高,衝擊時幾乎不會變形,所有的力量都會直接傳遞到紙板結構上。相反地,特種紙（Specialty Paper）如觸感紙或絨面紙,表面有微小的纖維突起,這些纖維在衝擊時會先被壓縮,吸收部分能量,減輕對紙板的衝擊。

我曾經做過一個對比測試:用相同結構的禮盒,分別包覆銅版紙與觸感紙,從 75 公分高度進行轉角跌落測試。結果顯示,銅版紙包覆的禮盒在第一次跌落後,轉角就出現明顯的凹陷;而觸感紙包覆的禮盒,經過三次跌落才出現輕微變形。這個差異看似微小,但在實際運輸中,禮盒可能會經歷數十次的碰撞與擠壓,材料的緩衝性能會被無限放大。

除了表面材料,覆膜工藝也會影響轉角的抗衝擊性。啞膜（Matte Lamination）的聚丙烯薄膜厚度約 0.02 mm,這層薄膜雖然很薄,但能顯著提升紙張的抗撕裂強度。我的經驗是,覆膜後的禮盒轉角抗衝擊性能可以提升 20-30%。但要注意的是,覆膜必須在紙板裱貼之前進行,否則覆膜時的高溫會導致紙板內部的膠水軟化,反而降低結構強度。

中層保護:紙板結構的優化

中層保護的關鍵是紙板的層數與排列方式。一般的禮盒會使用「灰板+面紙」的雙層結構,但這種結構在轉角位置容易出現「分層」現象:當轉角受到衝擊時,面紙與灰板之間的膠水會因剪切力而失效,兩層紙板會分離,導致轉角塌陷。

要解決這個問題,我會建議採用「三層複合結構」:灰板+緩衝層+面紙。緩衝層可以是薄型瓦楞紙（E 楞或 F 楞）或發泡材料（如 EVA 泡棉）。這層緩衝材料的作用是吸收衝擊能量,同時增加面紙與灰板之間的黏合面積,防止分層。

但三層結構的成本較高,而且會增加禮盒的厚度。對於成本敏感的項目,我會建議採用「轉角加厚」設計:在禮盒的四個轉角位置,額外黏貼一層 1-2 mm 厚的灰板,形成局部加強。這種設計只增加約 5-8% 的材料成本,但能讓轉角的抗衝擊性能提升 40% 以上。

紙板的纖維方向也是容易被忽略的細節。紙板纖維有縱向與橫向之分,縱向纖維的抗拉強度是橫向的 2-3 倍。在裱貼時,如果能讓灰板與面紙的纖維方向垂直排列,就能形成「交叉增強」效果,顯著提升轉角的抗撕裂性能。但這需要在設計階段就規劃好紙板的裁切方向,很多工廠為了節省材料,會忽略纖維方向的控制,導致轉角強度不穩定。

內層保護:轉角加強件的應用

對於高價值或重量較大的禮盒（如酒類禮盒、電子產品禮盒）,單靠紙板結構已經無法提供足夠的保護,這時就需要使用轉角加強件。常見的轉角加強件包括:

1. 塑膠護角:L 型或 U 型的塑膠條,黏貼在禮盒內側的轉角位置。優點是成本低、安裝簡單,缺點是塑膠材料不環保,而且與紙板的黏合強度有限。

2. 金屬護角:通常使用鋁合金或不鏽鋼材質,強度遠高於塑膠護角。但金屬護角的重量較重,會增加運輸成本,而且安裝時需要鉚釘或螺絲固定,對禮盒外觀有一定影響。

3. 紙質護角:使用多層牛皮紙壓製而成的 L 型護角,強度介於塑膠與金屬之間。優點是環保、輕量,而且可以直接用膠水黏貼,不會破壞禮盒外觀。我個人最推薦這種方案,特別是對於需要 FSC 認證的環保禮盒。

轉角加強件的安裝位置也有講究。如果只在禮盒的四個底角安裝護角,只能保護底部,側面轉角依然脆弱。我的建議是採用「全包覆」設計:在禮盒的 12 個轉角（4 個底角 + 4 個側角 + 4 個頂角）都安裝護角,形成完整的保護框架。雖然成本會增加,但對於高價值產品來說,這點成本遠低於運輸損壞的風險。

轉角跌落測試的標準與方法

設計完成後,必須透過跌落測試來驗證轉角保護的有效性。國際上最常用的測試標準是 ISTA 3A（針對包裝貨物的一般模擬測試）與 ASTM D5276（針對包裝容器的跌落測試）。

ISTA 3A 標準要求禮盒從 75 公分高度進行六次跌落測試,分別測試六個面（頂面、底面、四個側面）。但這個標準沒有專門針對轉角的測試。我在實務中會額外進行「轉角專項測試」:將禮盒傾斜 45 度,讓轉角先著地,從 75 公分高度跌落,重複三次。如果轉角沒有出現明顯的凹陷或裂紋,就算通過測試。

測試時要注意環境條件的控制。紙板的強度會隨著溫度與濕度變化:溫度越高,紙板越軟;濕度越高,紙板的抗壓強度越低。ISTA 標準要求測試環境溫度為 23±2°C,相對濕度為 50±5%。如果在高溫高濕的環境下測試,紙板強度會降低 20-30%,測試結果會偏向保守。

除了跌落測試,我還會進行「壓力測試」:在禮盒的轉角位置施加垂直壓力,測量轉角的變形量。標準的測試方法是使用壓力計（Compression Tester）施加 50 N 的壓力,持續 10 秒,然後測量轉角的凹陷深度。如果凹陷深度超過 2 mm,代表轉角強度不足,需要重新設計。

實際案例:酒類禮盒的轉角保護設計

我曾經接過一個威士忌禮盒的設計案。客戶要求禮盒能承受從 1 公尺高度跌落而不損壞,這比 ISTA 標準的 75 公分高了 33%。經過計算,衝擊力會增加約 40%,標準的紙板結構完全無法滿足要求。

最後我採用了「多層複合+護角」的設計方案:

1. 外層:300 gsm 白卡紙 + 啞膜,提供基礎的緩衝與防水性能
2. 中層:2 mm 灰板 + 1 mm E 楞瓦楞紙,形成雙層緩衝結構
3. 內層:在 12 個轉角位置安裝紙質護角,每個護角長度 5 公分

這個設計的材料成本比標準禮盒高了約 25%,但經過測試,禮盒從 1.2 公尺高度跌落三次後,轉角依然完好無損。客戶非常滿意,後來這個設計成為他們的標準規格。

成本與環保的平衡

轉角保護設計的最大挑戰是成本與環保的平衡。塑膠護角成本低但不環保,紙質護角環保但成本高,金屬護角強度高但重量大。如何在這三者之間找到平衡點,需要根據產品的價值與運輸距離來判斷。

我的建議是:對於高價值產品（單價超過 500 港幣）,優先選擇紙質護角或金屬護角,確保運輸安全;對於中低價值產品,可以採用「局部加強」設計,只在底部四個轉角安裝護角,降低成本。如果客戶對環保有明確要求,就必須放棄塑膠護角,改用紙質材料,即使成本會增加 10-15%。

從長遠來看,轉角保護設計的投資是值得的。根據我的統計,採用轉角保護設計的禮盒,運輸損壞率可以降低 50% 以上。對於大批量訂單來說,這意味著每 1000 個禮盒可以減少 50 個以上的報廢品,節省的成本遠超過轉角保護設計的額外投入。

相關閱讀

想了解更多禮盒結構設計的技術細節,可以參考禮盒結構強度測試的實驗室標準與數據解讀與禮盒內襯材質的抗壓測試標準這兩篇文章。如果對禮盒物流包裝感興趣,也可以閱讀企業禮盒物流包裝的防護設計與運輸風險控管。

作者簡介:資深包裝結構工程師,專注於高級禮盒結構設計與測試驗證,擁有超過 12 年的包裝工程實務經驗。
